DL-21CE電流繼電器概述

DL-21CE電流繼電器產品參數

●動作誤差：不大于6％。
●動作時間：1.1倍實測動作值時不大于0.12s 2倍實測動作值時不大于0.04s
●動作一致性：不大于5％。
●觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。
輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。
●介質強度：產品各導電端子連在一起，對外露的非帶電金屬部分或外殼之間，能承受2000V(有效值)50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。

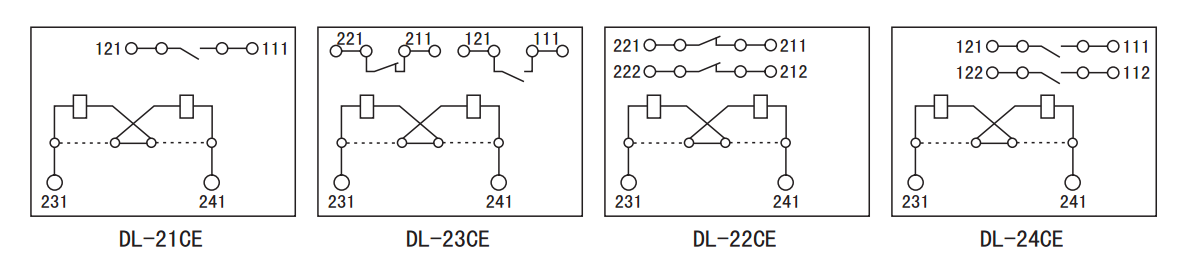

DL-21CE電流繼電器產品內部接線及外引接線圖
