掌握延遲開啟繼電器驅動器的設計及使用方法
延遲開啟繼電器驅動器是一種在電路中廣泛應用的元件，它可以在特定的時間延遲后，驅動繼電器開關動作，從而實現電路的通斷控制。
繼電器資緣網將深入探討延遲開啟繼電器驅動器的設計及使用方法。

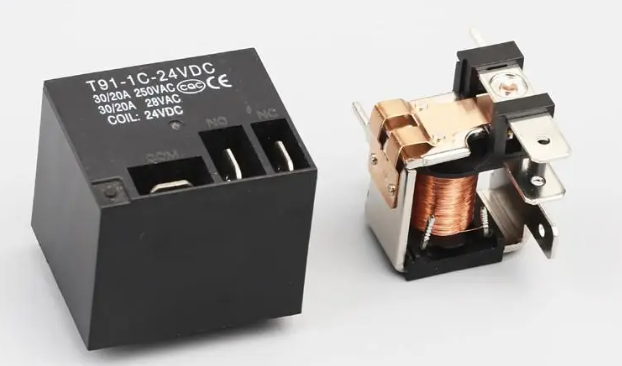

T91-1C-24VDC繼電器
在理解延遲開啟繼電器驅動器的使用方法之前，我們需要了解繼電器的基本工作原理。
繼電器是一種常見的電氣開關元件，它由一個線圈和一組常開/常閉觸點組成。
當線圈通電時，繼電器的觸點會切換狀態，實現電路的通斷控制。而延遲開啟繼電器驅動器則是在常規繼電器的基礎上，增加了一個時間延遲控制功能。

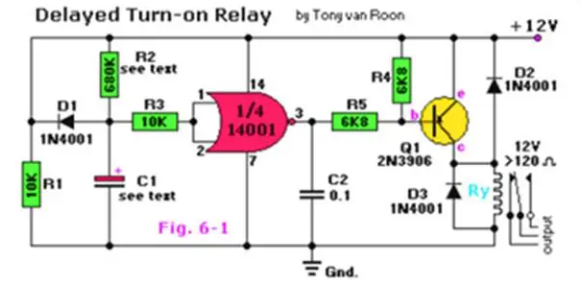

延遲開啟繼電器驅動器的電路原理圖
延遲開啟繼電器驅動器的電路原理包括了以下幾個主要部分：
功率電路：該電路負責提供電力，以滿足繼電器線圈的電壓和電流需求。它由電源、限流電阻和整流器等元件組成。
控制電路：該電路是實現延遲控制的核心部分，它由定時器和觸發器等元件組成?？刂齐娐房梢园凑赵O(shè)定的時間間隔，觸發繼電器的動作。
反饋電路：該電路用于監測繼電器的狀態，并將狀態信息反饋給控制電路。它由光電隔離器和反相器等元件組成。
接下來，我們對延遲開啟繼電器驅動器的電路原理進行詳細分析：
功率電路分析：
電源：提供電能，通常為直流電源。
限流電阻：限制電流，防止線圈過流損壞。
整流器：將交流電源轉換為直流電源，為繼電器線圈提供穩定的電流。
控制電路分析：
定時器：設定延遲時間，在設定的時間間隔后觸發繼電器動作。
觸發器：在接收到定時器的觸發信號后，觸發繼電器的動作。
反饋電路分析：
光電隔離器：將繼電器的狀態（常開/常閉）進行隔離，防止?fàn)顟B(tài)信號受到電源噪聲的干擾。
反相器：將光電隔離器輸出的狀態信號進行反相處理，以滿足控制電路的需求。
了解了延遲開啟繼電器驅動器的電路原理及其各組成部分的功能作用后，我們來探討一下其技術參數。
延遲開啟繼電器驅動器的技術參數主要包括工作電壓、驅動能力和恢復時間等：
工作電壓：指驅動器正常工作的電壓范圍，通常為DC 12-24V。
驅動能力：指驅動器能夠驅動的最大負載，通常以安培（A）為單位進行表示。
恢復時間：指繼電器驅動器從導通狀態切換到斷開狀態，或從斷開狀態切換到導通狀態所需的時間。
在實際應用中，我們以一個具體的例子來說明如何使用延遲開啟繼電器驅動器來控制電機的起停。
假設我們需要設計一個電路，以實現電機在按下啟動按鈕后，延遲5秒后開始運轉，再延遲10秒后自動停止。
