LY-1A電壓繼電器應用范圍

LY-1A電壓繼電器主要用于零序電壓回路作為接地保護以及其它整定值遠低于額定值的回路中作為低定值的過電壓啟動元件。

LY-1A電壓繼電器主要技術參數

●返回系數：不小于0.4。

●刻度誤差：不大于±12％。

●動作時間：三倍動作值下動作時間不大于15ms。

●功率消耗：不大于10VA。

●觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×10⁴次。輸出觸點長期允許接通電流為5A。

●觸點數量：1轉換

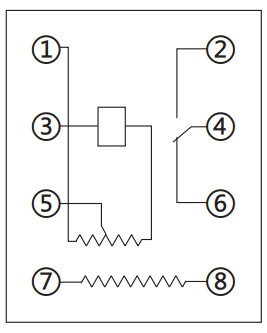

LY-1A電壓繼電器內部接線及外引接線圖（正視圖）

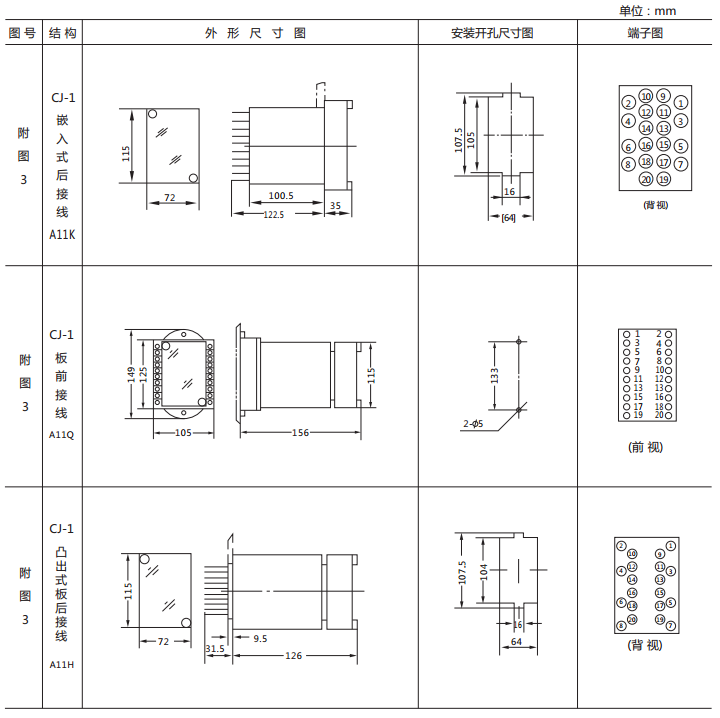

LY-1A電壓繼電器外形尺寸及開孔尺寸
