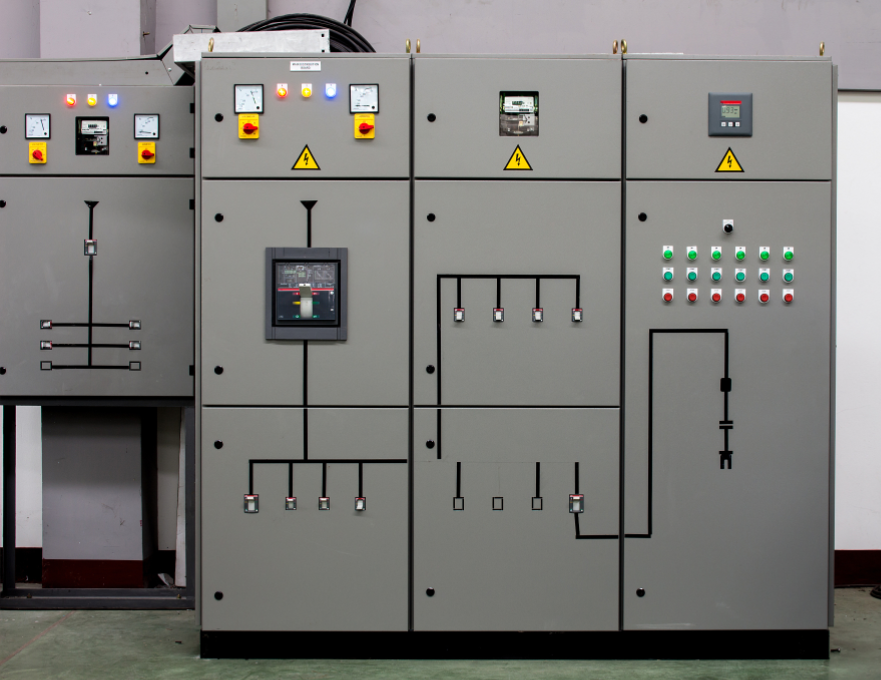

開關柜中的為何要安裝弧光保護裝置？
一，概述
弧光是（1）空氣被電離時，溫度隨之急劇上升產生電弧，這種放電稱之為電弧光放電；（2）電流變大，光強變大；（3）主要集中在200-400nm的紫外區、部分紫光。
弧光產生的原因：（1）設備元件老化、絕緣損壞；（2）過電壓；（3）人為失誤；（4）污染、腐蝕；（5）柜體結構不合理、維護不到位。
弧光保護的意義：（1）在燃弧初期快速斷開故障點；（2）使得快速恢復供電成為可能；（3）延長一次設備的使用壽命；（4）可以實現中低壓母線保護功能；（5）避免人員傷亡；（6）補充中低壓系統母線保護缺陷。
應用范圍：此裝置適用于中低壓母線的弧光保護。
二，主要特點及功能
2.1 高度集成：集保護、測量、控制、監測、通訊、錄波、事件記錄等多種功能于一體。
2.2 弧光保護功能：搭配ARB5-S弧光傳感器，通過保護裝置之間的配合，可以方便實現弧光保護功能而不用增加其它任何成本，大大提升了產品性價比。實時監測環境光強，ARB5-S弧光傳感器動作閾值可設，可根據不同場合設定不同動作值。
2.3 擴展功能：同一插槽位置可配置不同功能板件，很方便實現開入、開出等通道的擴展。
2.4 通訊功能：采用獨立的ARM9通信處理器進行通訊管理，可提供1路RS485、2路以太網通訊接口、1路打印RS232接口和1路IRIG-B碼對時接口；通訊協議支持IEC61850、modbus RTU、modbus TCP、IEC103，可實現遙測、遙信、遙控、保護定值設定及查詢、裝置工作狀態、SOE事件記錄、錄波數據等傳輸功能。
2.5 自檢功能：具備軟、硬件實時自檢、硬件配置自動識別與報警功能、光纖回路鏈路狀態實時監測和斷鏈報警功能。
2.6 可編程邏輯功能：各保護功能、繼電器、開入量具有邏輯組態功能，用戶可以現場根據需要來進行設定：保護動作出口和信號輸出可自由整定、開入量可通過設定實現非電量保護功能和閉鎖保護功能。
2.7 友好人機界面：大屏幕圖形液晶顯示，動態顯示一次系統圖、實時波形圖、故障錄波圖、各種電氣參數及保護信息，多語言菜單切換，操作快捷方便。
2.8 故障錄波功能：采用COMTRADE標準錄波格式，可記錄20個錄波報告，可將故障前、故障中、故障后的電流、電壓、斷路器狀態和保護信息完整真實記錄下來，為用戶進行故障分析提供依據。
2.9 故障自動推畫面功能：當保護動作或者有告警信息時，裝置自動彈出畫面，提示用戶動作或者告警的保護。
2.10 調試接口：裝置具有專門的以太網調試接口，通過專用配置軟件，可以就地和遠方實現程序升級、定值設定、故障分析，提高了用戶的使用和維護方便性，提高了工作效率。
2.11 電磁兼容：裝置強弱電嚴格分開，采取硬件、軟件抗干擾措施，裝置的抗干擾能力大大提高，對外電磁輻射滿足相關標準。
2.12 全封閉機箱：采用全封閉半層4U標準機箱，機箱深度較小，既適合集中組屏安裝，也可開關柜分散安裝；獨特機箱設計方便拼接。
