開關柜帶電檢測有哪些檢測技術方法？

來源:本站???作者:001 ???發布時間: 2023-10-05 15:27???瀏覽: 1539

開關柜帶電檢測有哪些檢測技術方法？

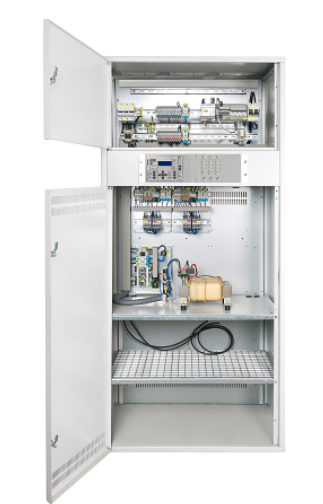

高壓開關柜是城市配電網中重要基礎設施，其運行的穩定性直接影響到城市經濟的發展,人民生活水平質量的提高。因此，開關柜設備的可靠性直接決定了用戶供電的可靠性。而開關柜帶電檢測的原理是將暫態地電壓、超聲波信號作為故障存在與否或發生程度的判斷依據，并利用獲得的數據來對開關柜故障進行檢測和定位。檢測的方法主要有以下兩種：

1. 暫態地電壓檢測技術

暫態地電壓（簡稱TEV），是指由于局部放電，在開關柜接地外殼包括接地線中激勵的頻率為3~100MHz的放電信號。

檢測原理：當開關柜發生局部放電時，帶電體和接地的非帶電體之間會有帶電粒子迅速移動，接地的非帶電體上產生高頻電磁波，并快速向各個方向傳播；當電磁波遇到不連續的金屬斷開或絕緣連接處時，電磁波會由金屬柜體的內表面轉移到外表面，并在開關柜體外表面產生暫態地電壓；在開關柜外表面安裝一個特制的電容傳感器便可獲取到瞬時的地電壓脈沖信號，從而判斷開關柜內部缺陷。

2.超聲檢測技術

超聲波特指頻率在20kHz以上人耳聽不到的聲波。

檢測原理：超聲波屬于機械振動波的一種，當開關柜發生局部放電時，能量瞬時爆發，電能通過聲能、光能、熱能以及電磁能的形式釋放出去，周圍空氣間隙被擊穿放電，電能轉化為熱能，放電周圍的氣體受熱膨脹，并通過聲波向外傳播，周圍氣體溫度超出環境溫度；當這些氣體冷卻時，開始收縮，產生后續波，后續波的頻率和強度都比較低，并有很寬的頻帶；由于局部放電的區域較小，所以局放聲源即為點聲源，開放式超聲波傳感器可以檢測到這種超聲波信號，并進行處理，從而判斷局放存在并能夠定位。
