DCD-2型差動繼電器

來源:未知???作者:上繼 ???發布時間: 2018-01-05 15:13???瀏覽: 21062

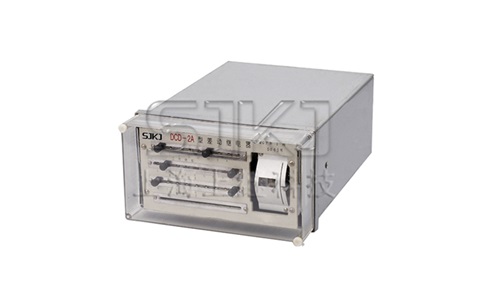

DCD-2型差動繼電器

      DCD-2型差動繼電器用于兩繞組或三繞組電力變壓器以及交流發電機的單相差動保護線路中，作為主保護。

繼電器能預防在非故障狀態時所出現的暫態電流的作用。例如當電力變壓器空載合閘,或在穿越性短路切除后，電壓恢復時出現很大的勵磁涌流，其瞬時值常達額定電流的5~10 倍，這時差動保護不應誤動作,但發生區內短路時,卻能迅速動作切除故障。

2 基本結構和工作原理
2.1差動繼電器有下列兩部分組成
1.電磁機構作為執行元件(DL-1)
2.中間速飽和變流器以下簡稱變流器
      前者作為執行元件,后者具有短路繞組，它構成差動繼電器的一些主要技術性能，如直流偏磁特性消除不平衡電流的效應的自藕變流器性能等。
      變流器的導磁體是一個三柱形鐵心,用幾組“山”導磁片疊裝而成,在導磁體的中柱上放置工作繞組、平衡繞組I、Ⅱ和短路繞組。此外，短路繞組與右側邊柱上的短路繞組相連接，二次繞組放在導磁體的左側邊柱上。

由于具有平衡繞組，且每個一匝有抽頭，以便調整，用于消除由于電流互感器變比不一致等原因所引起的不平衡電流的效應。具有兩個平衡繞組就使得繼電器能用于保護三繞組的電力變壓器。

       工作繞組、平衡繞組和短路繞組均有抽頭可以滿足多種整定值的要求，繼電器整定板上的數字即表示相應的繞組匝數，當改變整定板上整定的螺釘所在孔的位置時，就可以使動作電流、平衡作用和直流偏磁特性在寬廣的范圍內進行整定。
       繼電器采用插入式結構,使用和維護方便。為了便于對執行元件進行單獨校驗調整和試驗變流器特性時的需要,執行元件的線圈與變流器的二次繞組，平衡繞組與工作繞組是通過接線端子上的連接板進行相互連接的，因而在調整試驗時接通和斷開相應的電路。
       繼電器外形、開孔尺寸及接線端子圖見附圖,結構代號為A32K。
2.2 基本原理
繼電器的基本原理是利用非故障時暫態電流中的非周期分量來磁化變流器的導磁體，提高其飽和程度，從而構成躲過勵磁涌流及穿越性故障時不平衡電流的作用。

3 主要技術性能及參數
3.1額定值:額定電流5A,額定頻率50HZ。
3.2 無直流分量時，繼電器起始動作安匝AW,=60+4。
3.3 當用于保護三繞組電力變壓器時,其動作電流可在3~12A 的范圍內進行整定(AWo=60);對于動作電流的最小整定值,其最大平衡系數接近于2。
3.4 當用于保護兩繞組電力變壓器或交流發電機時,其動作電流可以在1.55-12A 的范圍內進行整定。
3.5 繼電器的直流偏磁特性E=f(K),可以用改變短路繞組匝數的方法進行分階調整。當偏移系數K=0.6時,短路繞組在各種整定位置下的相對動作電流系數的誤差不超過-8%~+20%。
3.6 繼電器的可靠系數應不小于1.35。它是按下述方法確定的: 當差動繼電器動作時，其動作電流為ICP,執行元件DL-1的正弦動作電流為Icp1,然后轉動指針擰緊游絲,使得繼電器的動作電流為5ICP 并測量DL-1執行元件相應的正弦動作電流lcp5,在同樣情況下，當差動繼電器的動作電流為2ICP 時，上述的值不小于1.2。

3.7三倍動作電流時，差動繼電器的動作時間不大于0.035S。
3.8 DCD-2 型繼電器有一副動合觸點，在電感性負荷的直流電路中(時間常數不大于5x10³s)且電壓不大于220V,電流不大于2A 時,接點的斷開容量不小于50W。(DCD-2M 型繼電器具有一副動合觸點，一副動斷觸點)
3.9 當變流器的一個平衡繞組和工作繞組全部匝數接入時,在保護區內故障,且電流等于5A,繼電器的單相功率消耗不超過16VA。
3.10在正常情況下，電流互感器的變比誤差被全部補償(變流器工作回路的磁化力相平衡，導磁體里磁通為零)。工作繞組和平衡繞組能長期通過10A電流。
它是在一個平衡繞組和工作繞組的全部匝數接人時,通直流電流進行試驗的。
介質強度：耐受2000V、50HZ、歷時1min交流試驗電壓無擊穿或閃絡現象。

繼電器的重量不大于4kg。
