微機差動保護裝置的獨特優勢

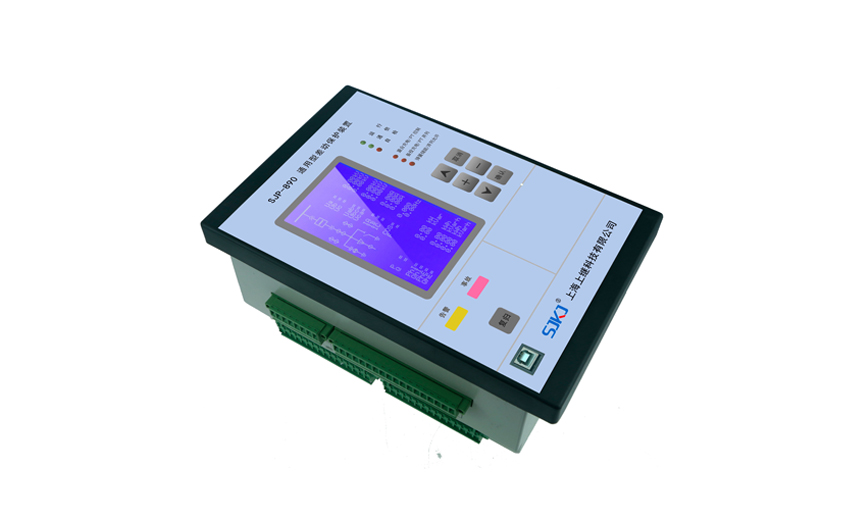

通用型微機差動保護裝置是上海上繼科技有限公司在總結了國內外同行多年的應用經驗基礎上，結合國內的用于變電站二次設備當中的綜合自動化系統實際特點，開發研制可以將保護檢測監視等多種功能于一體的電力自動化高新技術產品，是智能化電力柜體最理想的自動化系統單元。多種功能的高度集成靈活的配置，友好的人機界面使得通用型微機差動保護裝置可作為各類設備的差動主保護。
通用型微機差動保護裝置的應用范圍：通用型微機差動保護裝置具備差動速斷保護及帶或不帶二次諧波制動的復試比率差動保護，能對一次設備進行采集模擬量和開關量，配備標準RS485和工業CAN通訊口。通過相應合理的配置以上功能可以實現間隔保護和測控：三圈主變差動保護及非電量保護、兩圈主變差動保護及非電量保護、兩圈配變差動保護及非電量保護、發電機差動保護及非電量保護、電動機差動保護及非電量保護。
通用型微機差動保護裝置的主要特點：集保護、測量、監視、控制、人機接口、通信等多種功能于一體；專門針對開關柜進行"單元化"設計，一臺裝置即可按成開關柜內所有的自動化功能，省去了開關柜的箱體改造和優化，代替了各種常規電器和儀表節省了大量的安裝空間和控制電纜。采用32位數字信號處理器，具有先進的內核結構、高速運算能力和實時信號處理等優良特性，過去由于處理器性能等因素而無法實現的保護算法可輕松實現。支持常規的以太網RS485及CAN總線通信，CAN總線它能夠出現錯誤幀自動重新發送和故障發生點自動脫離等糾錯程序，保證信息傳輸時候能夠?qū)?shí)際情況準確無誤的發送。最高速率1Mbps最長距離10km一條總線最多允許掛接110個設備。全封閉金屬機箱超薄型設計，可以安裝在任何的電力柜體上，特別是環網柜。機箱防水防塵并具有很強的抗靜電、抗電磁干擾和抗機械振動能力；即可分布式就地安裝在開關柜上，也可以集中租屏安裝；裝置結構合理便于安裝、配線和調試。表面貼工藝重要器件(如電源模塊、互感器、繼電器、液晶顯示屏、接線端子等)均采用國內外知名企業的成熟產品，沒有發生故障的平均時間可以達到10萬小時。自行檢查能力得到了完善，微機裝置發現有異常的時候能夠自動警報；具有保護能力有效防止接線錯誤或非正常運行引起的裝置永久性損壞；安全穩定免維護的設計，不用到現場采集或者調整精確度，測量精度不會因?yàn)闀r(shí)間的推移而產生大的誤差。國際通用輸入電源模塊，兼容85~264交流或直流工作電源，在電源跌落和電壓突然變化的方面表現出色。采用了可以設置變換位置和確認時間窗口的技術，有效除開關接點抖動和電磁干擾，保證信號的準確率達到百分之百。人機接口符合人機工程設計要求，背帶光圖形液晶，菜單的設計可以全中文字顯示，合理的將屏幕保護控制且正常顯示。顯示內容包括測量數據開關量狀態、實時波形事件記錄故障錄波、保護定值和系統參數等。微機裝置具有故障錄波的先進功能，可以準確無誤的記錄故障前后的各類電器和電壓電流狀態信息，記錄密度每周波24點記錄長度為故障前2周波，故障后7周波，沒有電源的情況下也不會丟失。微機差動保護裝置的獨特優勢能讓它在二次配電當中發揮更大的作用。
