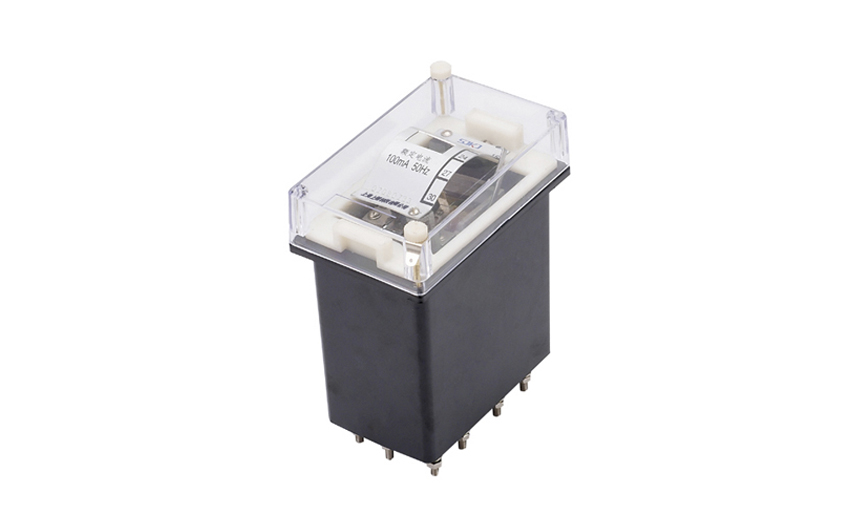

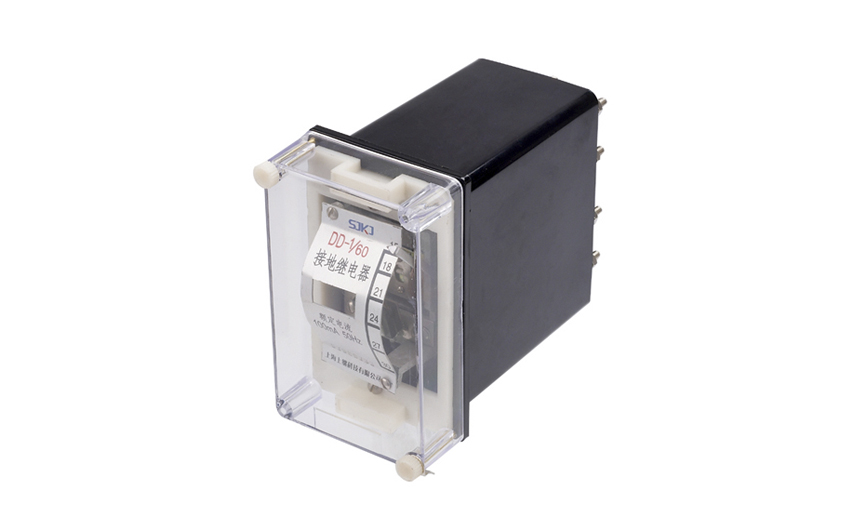

DD-1/50接地繼電器產品應用范圍

DD-1/50接地繼電器,為瞬時動作的過電流繼電器,用作小電流接地電力系統(tǒng)高電壓三相交流發(fā)電機和電動機的接地零序過電流保護。繼電器線圈接零序電流互感器(電纜式、母線式、或者有三個相電流互感器組成的零序電流濾過器)。當被保護電機的零點經阻抗接地時繼電器接入變流器的差動回路。當繼電器接入由三個電流互感器組成零序電流濾過器時,還應接入閉鎖繼電器,以防止由于外部穿越性短路不穩(wěn)定電流可能引起的誤動作。

DD-1/50接地繼電器主要參數

繼電器動作電流的整定范圍和線圈阻抗值。

各種規(guī)格繼電器,在線圈串聯或并聯時,其阻抗角為+35°。

·額定電流: 100mA、頻率50Hz。

·整定刻度誤差:不大于±6%。

·動作值變差:不大于6%。

·返回系數:不小于0.5。

·功率消耗:在最小整定電流時不大于0.015VA。

·動作時間:在1.2倍整定電流時,動作時間不大于0.3s; 3倍整定電流時,動作時間不大于0.1s。

·觸點容量:電壓不大于250V,電流不大于0.5A時,繼電器觸點斷開容量在直流有感負荷電路中間常數為5±0.75ms)為20W,在交流回路中為100VA。

·介質強度:繼電器電路與外殼金屬之間的絕緣應耐受交流50Hz,電壓2000V歷時1min的試驗而無擊穿或閃絡現象。

DD-1/50接地繼電器外引接線圖

DD-1/50接地繼電器外形及開孔尺寸
